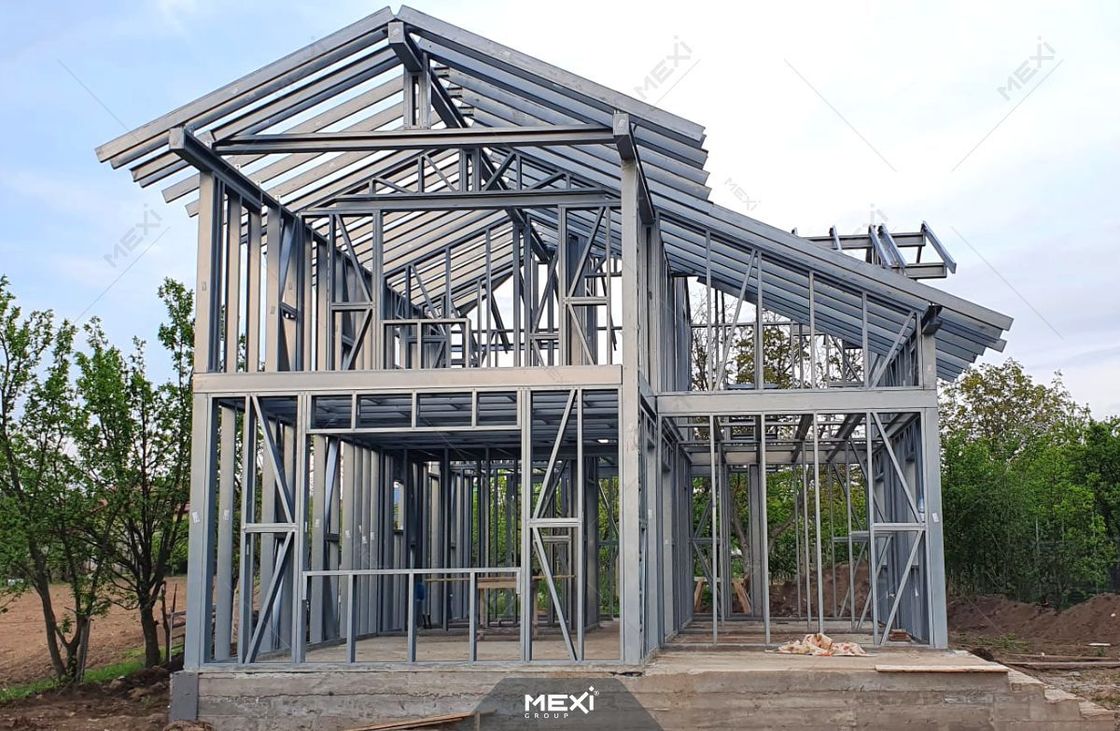

Высокое качество материала C89 Легкоразмерная стальная рама для строительства

• Размер основной формовочной машины: 4000 × 800 × 1200 мм
• Вес основной формовочной машины: около 3000 кг
• Мощность основного серводвигателя: 7,5 кВт с функцией самоблокировки
• Мощность гидравлического двигателя: 5,5 кВт
• Напряжение: 380 В/50 Гц/3 фазы
• Этапы формовки: 12 этапов (8 основных роликовых станций, 4 финишных роликовых станции)
• Скорость формовки: около 30 м/мин (зависит от количества пробивок и длины реза)
• Рабочая производительность: 5~8 тонн/8 часов (может работать 24 часа)
• Материал ролика: импортная сталь DC53, обработка на станках с ЧПУ, термообработка HRC58-62°, тонкое шлифование
• Материал основного вала: сталь 40Cr, закалка и тонкое шлифование
• Звездочка: закалка высокой частоты из стали #45
• Система отсечки: гидравлическое режущее устройство
• Материал лезвия: импортная вольфрамовая сталь с закалкой 60-62°C
• Допуск на резку и пробивку: ±0,5 мм
• Допуск на формовку: ±0,75 мм
• Система управления: 19-дюймовый сенсорный экран и один главный блок управления
• Основные электронные компоненты: ПЛК Mitsubishi из Японии, реле Schneider из Франции, энкодер Omron из Японии, серводвигатель INVT из Китая
• Материал для рамы станка: тонкосварная конструкционная сталь
• Цвет покраски: серый и синий

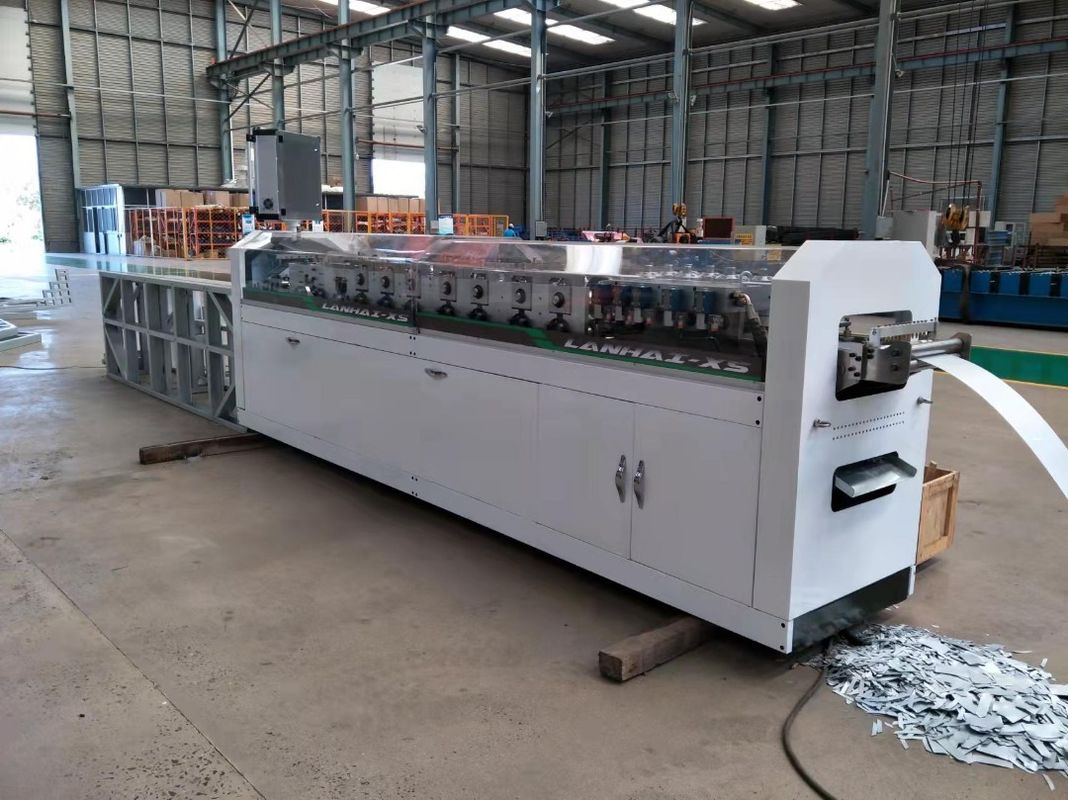

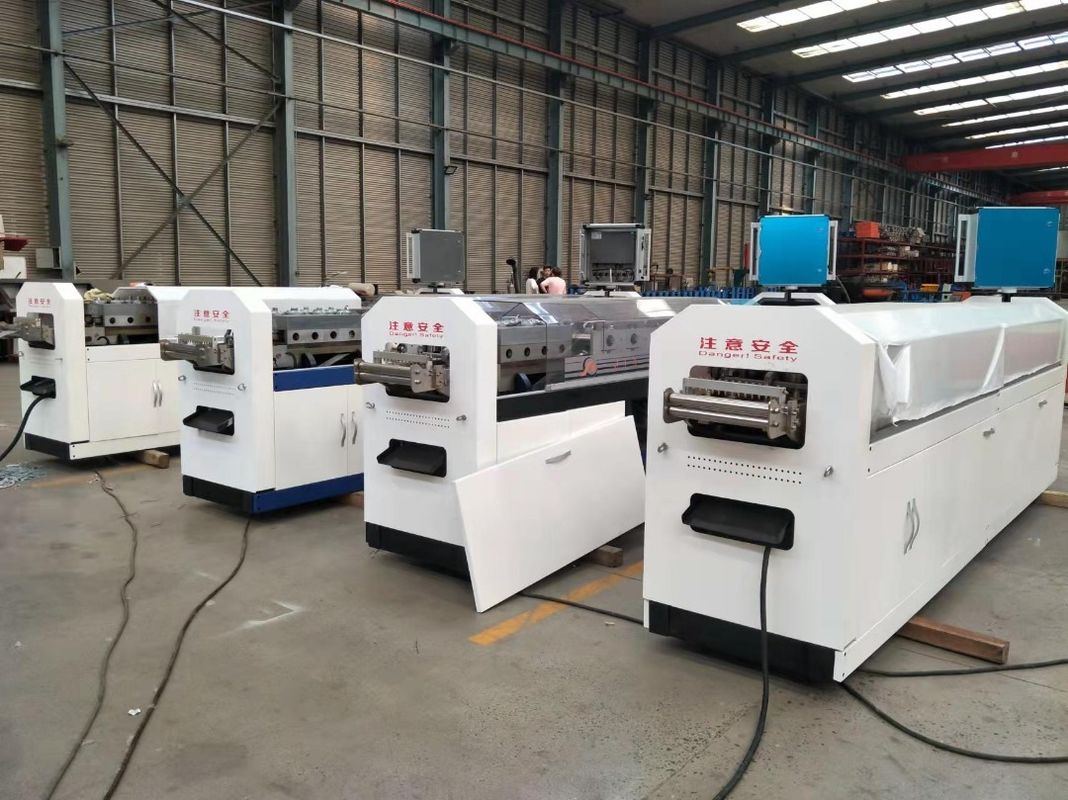

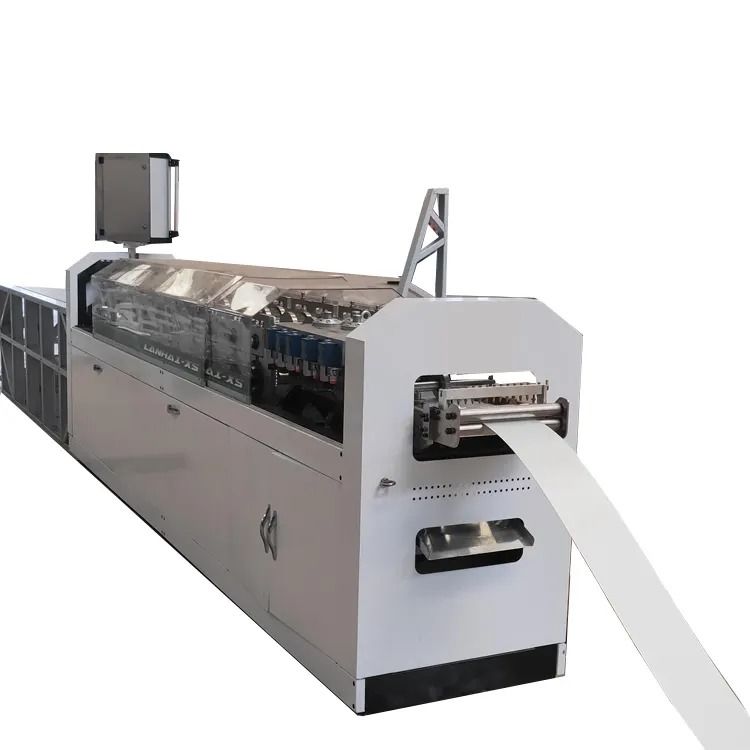

• Основная формовочная машина
• Ручной разматыватель на 3 тонны
  • Функция: поддержка стального рулона, вращение стального рулона; с устройством микро-торможения для предотвращения инерционного движения вперед при аварийной остановке
  • Метод привода: протягивание формовочной машиной
  • Максимальный вес загрузки: 3 тонны
  • Внутренний диаметр: Φ430-590 мм
  • Внешний диаметр: ≤Φ1300 мм
• Система привода и гидравлическая система
• Программное обеспечение для управления оборудованием
• Программное обеспечение продукта: 1 комплект
• Устройство автоматической пробивки (сервисное отверстие, луночное отверстие, надрез кромки, вырез полотна, вырез кромки, отверстие для болта, усадочная канавка)
• Гидравлическое устройство после резки (материал: SKD-11)
• Устройство автоматической печати: печать на двух симметричных сторонах по высоте
• Выводной стол: 4 метра

Vertex BD - ведущая программная система для холодногнутой стали. Vertex предоставляет комплексные решения для архитектурного проектирования и управления информацией о продуктах для проектирования и производства коммерческих и жилых зданий. Vertex BD основан на гибкой платформе для реагирования на меняющиеся потребности индустрии каркасного строительства и производства.

• Каркасные конструкции для стен, полов и крыш генерируются автоматически, чтобы сэкономить ваше время на проектирование
• Реальное 3D-моделирование обеспечивает 100% точность и уменьшает дефекты проектирования
• Автоматически генерирует чертежи каркасной архитектуры и чертежи фасадов зданий
• Генерирует точные таблицы заготовок профилей и спецификации материалов для точной оценки изделий
• Могут быть сгенерированы различные выходные файлы ЧПУ для удовлетворения производственных потребностей
• Мощная и гибкая платформа проектирования может настраивать библиотеку профилей и правила генерации каркаса в соответствии с потребностями клиентов
• Совместимость с другим программным обеспечением BIM с помощью мощных инструментов импорта и экспорта IFC
• Функция инженерного анализа Vertex может использоваться для структурных расчетов
